特點

適用氣體或液體介質，如空氣、天然氣、蒸汽、水或機油等；

進口Pt100或Pt1000高精度電阻元件；

螺紋六方、顯示頭可旋轉330度，方便安裝，讀數，高亮四位數字顯示；

模擬信號、數值信號輸出可選；測量精度高；

采用激光焊接，全不銹鋼結構；抗震動沖擊、抗干擾能力強；體積小巧，外形美觀，安裝方便。

概述

CWB150數顯智能型溫度變送器是一款通用型數顯溫度變送器，最高測量溫度可達450度，同時、多種模擬信號輸出與數字信號、開關信號輸出可供選擇。數字信號包括RS485、CAN，IIC，TTL等，更方便用戶與其他設備組成測控系統。

CWB150數顯智能型溫度變送器基于標準化的Pt100或Pt1000傳感元件，采用德國高品質溫度敏感元件和澤天傳感成熟的生產工藝技術，為客戶提供準確精確穩定的溫度測量。螺紋六方、顯示頭可旋轉330度，方便客戶現場觀測，產品性價比優越，可滿足各種應用需求，是溫度測量的理想產品。

應用領域

發動機，循環水，測試設備；

石油、化工、冶金、電力、機床、水處理、工業控制等。

技術參數

測量范圍：－200℃～450℃

傳感器類型：Pt100或Pt1000

供電電源：9～32VDC；2.7～5.5VDC（低功耗型）

輸出信號：4～20mA；0～20mA；0～5VDC；0.5～4.5V ；0～10VDC等；

智能數字信號輸出，RS485、CAN，IIC，TTL數字信號輸出可選

準 確 度：±0.1%FS；±0.2%FS；±0.5%FS

重 復 性：±0.1%FS/年

長期穩定性：±0.1%FS/年

頻率響應：≥10Hz

環境溫度：-45～85℃

介質溫度：－200℃～450℃

壓力連接：M14X1.5，M20X1.5，G1/4，G1/2，1/4NPT，1/2NPT等或指定

過程連接：316L, 304

電氣連接：直接出線；M12

探頭直徑：Ф6mm或者Ф8mm（長度可定制）；

顯    示：四位高亮度數顯

外殼防護：IP65；P67

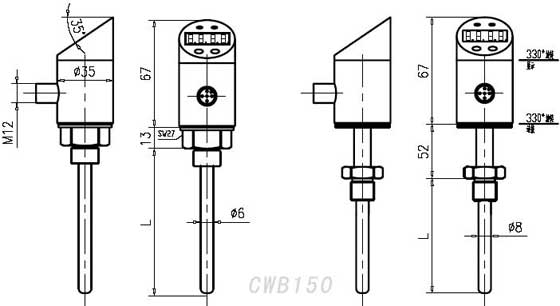

典型外形結構

注：

1、單位：mm；2、L為探頭長度（包括螺紋長度），可定制；3、螺紋長度和螺紋類型，耐壓等級有關有關，4、無散熱段，最低溫度為-50度，最高測量溫度125度，帶散熱段時，最低溫度為-200度，最高測量溫度450度。

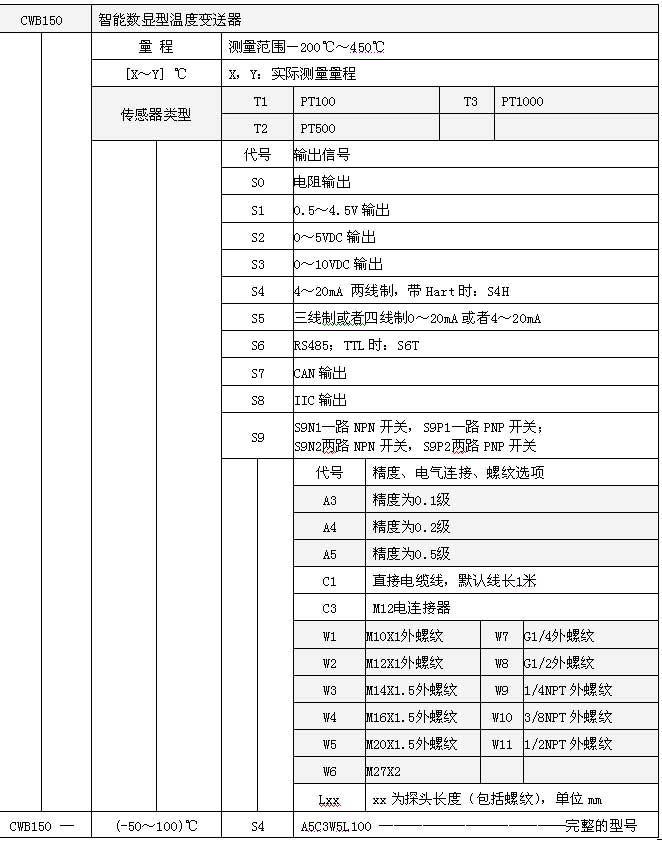

選型指南

選型示例： CWB150─(-50～100)℃T1S4A5C3W5， 表示溫度量程為(-50～100) ℃；感溫元件為PT100，輸出信號為兩線制4～20mA；測量精度：0.5級；電氣連接為M12電連接器；M20X1.5外螺紋引壓接口，探頭長度100mm（包括固定螺紋的長度）。

注：

1、選型表中默認的供電電壓為24VDC，特殊供電電壓請聯系澤天傳感；

2、特殊探頭長度、輸出信號、精度等級、螺紋規格、電氣連接、材質、防護等級請聯系澤天傳感。

相關資料

1、 CWB150數顯溫度變送器外形尺寸CAD圖 請點擊下載。
